Công nghệ sục khí là quá trình được thiết kế để chuyển oxy vào nước thải để hỗ trợ xử lý sinh học và duy trì sự ổn định của quá trình.
Trong hệ thống bùn hoạt tính, sục khí cung cấp oxy hòa tan (LÀM) cho các vi sinh vật loại bỏ BOD, COD và amoniac. Nó cũng đảm bảo trộn hoàn toàn, ngăn chặn sự lắng đọng bùn và vùng kỵ khí.
Trong hầu hết các nhà máy xử lý nước thải đô thị và công nghiệp, sục khí tiêu thụ 40–60% tổng năng lượng sử dụng , khiến nó trở thành trung tâm chi phí hoạt động lớn nhất.
Sục khí thực hiện ba chức năng đồng thời:
• Chuyển oxy – cung cấp DO (thường duy trì ở mức 1,5–3,0 mg/L)
• Trộn – giữ sinh khối lơ lửng (MLSS thường là 2.000–4.000 mg/L)
• Ổn định quá trình - ngăn ngừa tình trạng nhiễm trùng và hình thành mùi hôi
Nếu không có đủ oxy, vi khuẩn hiếu khí không thể oxy hóa chất hữu cơ một cách hiệu quả. Dưới 0,5 mg/L DO, hiệu suất nitrat hóa giảm mạnh.
Để thiết kế hoặc so sánh các hệ thống, các kỹ sư sử dụng các tham số có thể định lượng được:
OTR (Tốc độ truyền oxy)
Khối lượng oxy được chuyển đi trong một giờ (kg O₂/giờ).
SOTE (Hiệu suất truyền oxy tiêu chuẩn)
Phần trăm oxy được chuyển đi trong điều kiện tiêu chuẩn (nước sạch, 20°C).
Yếu tố Alpha (α)
Hệ số điều chỉnh tính toán điều kiện nước thải so với nước sạch.
Phạm vi điển hình: 0,6–0,85.
Phạm vi hiệu suất điển hình:
| tham số | Máy khuếch tán bong bóng mịn | bong bóng thô | Máy sục khí bề mặt |
|---|---|---|---|
| SOTE | 25–35% | 8–15% | 10–20% |
| Hiệu quả năng lượng (kg O₂/kWh) | 2,5–6,5 | 1,2–2,5 | 1,5–3,0 |
| Độ sâu bể điển hình | 4–8 m | 3–6 m | 2–4 m |
Hệ thống bong bóng tốt cung cấp Hiệu suất oxy cao hơn 2–3× hơn hệ thống bong bóng thô.
Bởi vì nhu cầu oxy là liên tục nên ngay cả hiệu suất nhỏ cũng tăng lên đáng kể.
Ví dụ:
Một nhà máy 10.000 m³/ngày cần 1.800 kg O₂/ngày
Cải thiện hiệu quả thêm 15%
→ Có thể giảm mức tiêu thụ điện hàng năm khoảng 50.000–120.000 kWh
Ở mức giá điện công nghiệp, điều này ảnh hưởng trực tiếp đến chi phí vòng đời nhiều hơn chi phí CAPEX của thiết bị.
Kết luận: Sục khí không chỉ là một bước của quá trình. Nó là xương sống năng lượng của xử lý nước thải sinh học.
Sục khí xác định tốc độ phản ứng sinh học, độ ổn định của bùn và mức tiêu thụ năng lượng của nhà máy.
Trong hệ thống bùn hoạt tính, lượng oxy sẵn có trực tiếp kiểm soát hiệu suất loại bỏ BOD và quá trình nitrat hóa.
Nếu không kiểm soát sục khí, khả năng xử lý sẽ giảm và chất lượng nước thải trở nên không ổn định.
Vi sinh vật hiếu khí sử dụng oxy hòa tan (DO) để oxy hóa chất hữu cơ.
Nhu cầu oxy điển hình:
• Loại bỏ 1 kg BOD → 1,1–1,5 kg O₂
• 1 kg NH₄⁺-N nitrat hóa → 4,57 kg O₂
Ở các nhà máy tiên tiến, quá trình nitrat hóa thường đại diện cho 60–70% tổng nhu cầu oxy .
Nếu DO giảm xuống dưới 1,0 mg/L:
Tăng trưởng sinh học theo sau Động học đơn cực , mô tả nồng độ chất nền hoặc oxy giới hạn tốc độ phản ứng như thế nào.
Tốc độ tăng trưởng ∝ DO / (Ks DO)
Ở đâu:
Khi DO tăng:
• Dưới 0,5 mg/L → oxy hạn chế tốc độ phản ứng
• Từ 1,5–3,0 mg/L → phạm vi hoạt động tối ưu
• Trên 3,0 mg/L → tăng hiệu suất tối thiểu nhưng chi phí năng lượng cao hơn
Điều này giải thích tại sao hầu hết các nhà máy xử lý đều nhắm mục tiêu 1,5–3,0 mg/L DO .
Lượng oxy thấp tạo ra rủi ro vận hành có thể đo lường được:
• DO < 0,5 mg/L → phá hủy quá trình nitrat hóa
• ORP < –100 mV → điều kiện kỵ khí
• Khả năng tạo bùn tăng lên
• Lượng NH₄-N thải ra tăng vọt
Thậm chí 1–2 giờ oxy bị gián đoạn cũng có thể gây mất ổn định cho các hệ thống công nghiệp tải trọng cao.
Sục khí thường chiếm:
• 40–60% tổng lượng điện tiêu thụ của nhà máy
• Lên đến 70% trong các hệ thống thâm canh nitrat hóa
Kịch bản ví dụ:
Công suất nhà máy: 20.000 m³/ngày
Nhu cầu oxy: 2.500 kg/ngày
Cải thiện hiệu suất truyền oxy từ 2,0 lên 3,5 kg O₂/kWh
→ Tiết kiệm hàng năm: 200.000 kWh
Hiệu quả nhỏ sẽ tăng quy mô thành mức giảm OPEX dài hạn đáng kể.
Sục khí không chỉ đơn giản là “thêm không khí”.
Đó là sự cân bằng giữa:
• Nhu cầu oxy
• Tiêu thụ năng lượng
• Yêu cầu trộn
• Đặc tính bùn
Thiết kế sục khí chính xác đảm bảo sự ổn định trong xử lý và tối ưu hóa chi phí vòng đời.
Công nghệ sục khí được phân loại theo cách oxy được chuyển vào nước: hệ thống không khí khuếch tán, sục khí cơ học và sục khí phản lực.
Mỗi công nghệ khác nhau về hiệu quả truyền oxy, độ sâu phù hợp, chi phí vốn và hiệu suất năng lượng.
Chọn sai loại có thể làm tăng chi phí vòng đời lên 20–40%.
Sục khí khuếch tán sử dụng máy thổi và bộ khuếch tán chìm để giải phóng không khí dưới dạng bong bóng.
Đây là công nghệ chiếm ưu thế trong các nhà máy đô thị hiện đại.
Không khí bị ép qua màng khuếch tán hoặc gốm. Bong bóng nhỏ hơn tạo ra diện tích bề mặt lớn hơn và thời gian tiếp xúc lâu hơn.
• Đường kính bong bóng mịn: 1–3 mm
• Đường kính bong bóng thô: 4–10 mm
• Độ sâu bể tối ưu: 4–8 m
• SOTE (bong bóng mịn): 25–35%
• Hiệu suất năng lượng: lên tới 6,5 kg O₂/kWh
Hệ thống bong bóng tốt cung cấp Hiệu suất oxy cao hơn 2–3× hơn hệ thống bong bóng thô.
• Bùn hoạt tính đô thị
• Lò phản ứng sinh học công nghiệp
• Bể sục khí sâu
• Nhà máy tối ưu hóa năng lượng
Máy sục khí cơ học chuyển oxy bằng cách khuấy trộn mặt nước.
Họ dựa vào sự nhiễu loạn thay vì khuếch tán bong bóng mịn.
Một cánh quạt hoặc cánh quạt đẩy nước vào không khí, làm tăng sự tiếp xúc giữa không khí và nước.
• Hiệu suất oxy: 1,5–3,0 kg O₂/kWh
• Độ sâu hữu hiệu: 2–4 m
• Cường độ trộn: cao
• Cài đặt: đơn giản
• Mương oxy hóa
• Đầm phá
• Dự án cải tạo
• Cơ sở vật chất ưu tiên sự đơn giản hơn là hiệu quả
Hệ thống cơ học thường ít tiết kiệm năng lượng hơn hệ thống bong bóng mịn nhưng dễ bảo trì hơn.
Sục khí phản lực sử dụng các tia chất lỏng tốc độ cao để hút không khí và trộn nó vào nước.
Một máy bơm tạo ra áp suất âm, hút không khí vào dòng nước thông qua vòi venturi.
• Khả năng đo độ sâu: lên tới 10 m
• Hiệu suất oxy: 2,0–4,0 kg O₂/kWh
• Sự pha trộn tuyệt vời
• Thích hợp cho nước thải có tải trọng cao
• Nước thải công nghiệp
• Ứng dụng chất rắn cao
• Bể cân bằng
• Lò phản ứng sâu
Hệ thống phản lực cân bằng công suất trộn và hiệu suất oxy.
| Công nghệ | Hiệu suất oxy (kg O₂/kWh) | Độ sâu điển hình | Xếp hạng năng lượng | Trộn Strength | Mức VỐN |
|---|---|---|---|---|---|
| Máy khuếch tán bong bóng mịn | 2,5–6,5 | 4–8 m | Cao | Trung bình | Trung bình |
| bong bóng thô | 1,2–2,5 | 3–6 m | Thấp | Cao | Thấp |
| Bề mặt cơ khí | 1,5–3,0 | 2–4 m | Trung bình | Rất cao | Trung bình |
| Sục khí phản lực | 2,0–4,0 | 4–10 m | Trung bình–High | Cao | Trung bình–High |
Hệ thống bong bóng mịn chiếm ưu thế trong các nhà máy nhạy cảm với năng lượng.
Hệ thống cơ khí chiếm ưu thế trong việc lắp đặt theo hướng đơn giản.
Hệ thống máy bay phản lực chiếm ưu thế trong môi trường công nghiệp trộn nhiều.
Việc lựa chọn phụ thuộc vào:
• Tốc độ truyền oxy cần thiết (kg O₂/giờ)
• Hình dạng và độ sâu của bể
• Nồng độ MLSS
• Chi phí năng lượng trên mỗi kWh
• Khả năng tiếp cận bảo trì
Quy tắc ngón tay cái:
Nếu ưu tiên tối ưu hóa năng lượng → Máy khuếch tán bọt mịn.
Nếu ưu tiên cường độ trộn → Hệ thống cơ khí hoặc tia phun.
Nếu độ sâu bể > 6 m → Nên sử dụng hệ thống khuếch tán hoặc phản lực.
Nihaowater tập trung chủ yếu vào hệ thống sục khí dựa trên bộ khuếch tán được thiết kế , được tối ưu hóa cho:
• Phân phối không khí đồng đều
• Hiệu suất SOTE cao
• Vật liệu bền công nghiệp
• Thiết kế bố trí luồng không khí tùy chỉnh
Điểm nhấn không chỉ là cung cấp bộ khuếch tán mà còn tối ưu hóa hiệu suất oxy ở cấp hệ thống.

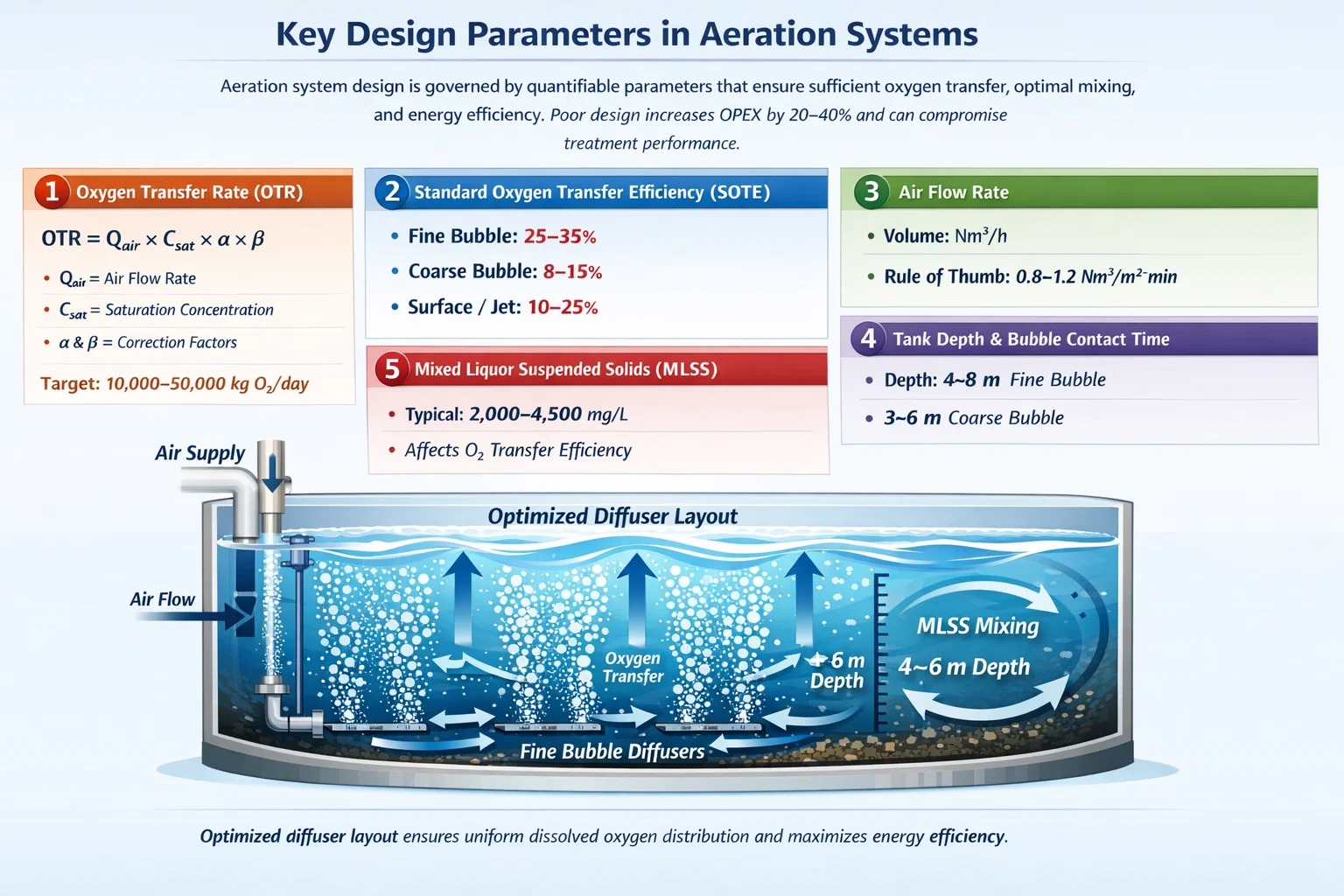

Thiết kế hệ thống sục khí được điều chỉnh bởi các thông số có thể định lượng để đảm bảo vận chuyển đủ oxy, trộn tối ưu và tiết kiệm năng lượng.
Thiết kế kém làm tăng OPEX lên 20–40% và có thể ảnh hưởng đến hiệu quả điều trị.
định nghĩa: OTR là khối lượng oxy được chuyển vào nước trong một đơn vị thời gian (kg O₂/giờ).
Công thức (đơn giản hóa):
OTR = Q_air × C_sat × α × β
Ở đâu:
Mục tiêu thiết kế điển hình:
định nghĩa: Phần oxy thực tế được chuyển vào nước ở điều kiện tiêu chuẩn (nước sạch, 20°C).
| Loại khuếch tán | SOTE (%) |
|---|---|
| Bong bóng tốt | 25–35 |
| bong bóng thô | 8–15 |
| Bề mặt cơ khí | 10–20 |
| Sục khí phản lực | 15–25 |
SOTE được sử dụng với OTR để tính toán Công suất quạt và mức tiêu thụ năng lượng .
định nghĩa: Thể tích không khí được cung cấp trên một đơn vị thời gian (Nm³/h).
Cân nhắc thiết kế:
Quy tắc ngón tay cái:
Tham số trực quan: Đường tăng bong bóng so với hiệu suất oxy hòa tan.
| Công nghệ | Hiệu quả điển hình |
|---|---|
| Máy khuếch tán bong bóng mịn | 2,5–6,5 |
| bong bóng thô | 1,2–2,5 |
| Bề mặt cơ khí | 1,5–3,0 |
| Sục khí phản lực | 2,0–4,0 |
Tối ưu hóa:
Điểm mấu chốt: Kích thước máy thổi gắn trực tiếp với nhu cầu oxy, hình dạng bể và hiệu suất khuếch tán.
Kết luận: Một hệ thống sục khí được thiết kế tốt sẽ tích hợp tất cả các thông số này để đạt được quá trình xử lý ổn định, DO đồng đều và mức tiêu thụ năng lượng tối thiểu.
Công nghệ sục khí rất cần thiết trong xử lý nước thải đô thị và công nghiệp, nuôi trồng thủy sản và quản lý nước xử lý.
Nó cung cấp oxy để xử lý sinh học, ngăn chặn các vùng kỵ khí và đảm bảo sự ổn định của quy trình trên nhiều ứng dụng khác nhau.
Ví dụ trường hợp:
Nhà máy đô thị cỡ trung bình, 20.000 m³/ngày
| Công nghiệp | Nước thải điển hình | Công nghệ sục khí | Nhu cầu oxy (kg O₂/ngày) | MLSS (mg/L) |
|---|---|---|---|---|
| Thực phẩm & Đồ uống | Cao BOD, low solids | Bong bóng mịn / Máy bay phản lực | 2.000–10.000 | 3.000–4.000 |
| Dệt may | Màu sắc, COD nặng | Bong bóng mịn / Máy bay phản lực | 1.500–8.000 | 2.500–3.500 |
| Dược phẩm | Cao COD/NH₄⁺ | Máy bay phản lực / Bong bóng mịn | 1.000–5.000 | 3.000–4.500 |
| Bột giấy & Giấy | Cao solids & BOD | Máy bay phản lực / Cơ khí | 5.000–20.000 | 4.000–5.000 |
Quan sát:
Hệ thống sục khí tiêu tốn nhiều năng lượng và có tính kỹ thuật quan trọng. Các vấn đề vận hành phổ biến có thể làm giảm hiệu suất vận chuyển oxy, tăng chi phí năng lượng và ảnh hưởng đến chất lượng nước thải.
Xác định và khắc phục những vấn đề này là điều cần thiết để xử lý sinh học ổn định.
| vấn đề | Chỉ báo/Ngưỡng | Nguyên nhân có thể xảy ra | Giải pháp được đề xuất |
|---|---|---|---|
| Thấp Dissolved Oxygen | DO < 1,0 mg/L trong bể sục khí | Tắc nghẽn bộ khuếch tán, quạt hoạt động kém, luồng khí không đều | Làm sạch bộ khuếch tán, kiểm tra đầu ra của quạt, cân bằng lại phân phối không khí |
| Làm bẩn bộ khuếch tán | Áp suất giảm >10–15% hoặc tắc nghẽn rõ ràng | Màng sinh học, cặn, mảnh vụn | Thường xuyên rửa ngược, làm sạch bằng hóa chất, lắp lưới lọc |
| Trộn không đều | Độ dốc MLSS >10–15% trên toàn bể | Bố trí bộ khuếch tán kém, bể cạn, luồng khí thấp | Điều chỉnh bố trí bộ khuếch tán, tăng luồng không khí, xem xét máy trộn cơ học |
| Sử dụng năng lượng quá mức | kWh/kg O₂ > mục tiêu thiết kế | Sục khí quá mức, tốc độ thổi cao, khuếch tán không hiệu quả | Tối ưu hóa luồng không khí, cài đặt điều khiển VFD, nâng cấp bộ khuếch tán |
| Thất bại nitrat hóa | NH₄⁺-N > 2 mg/L nước thải | DO < 1,5 mg/L, đoản mạch, tải cao | Tăng DO, tối ưu hóa quá trình trộn, cân bằng tải thủy lực |
| Bùn Bùn | SVI > 150 mL/g | Sợi tăng trưởng, DO thấp | Duy trì DO ≥ 1,5 mg/L, theo dõi cân bằng dinh dưỡng, xem xét vùng chọn |
| Tiếng ồn / Rung | >80 dB gần thiết bị sục khí | Mất cân bằng cơ học, xâm thực | Kiểm tra các bộ phận quay, bảo dưỡng vòng bi, lắp đặt đúng cách |
| tham số | Phạm vi tối ưu | Ghi chú |
|---|---|---|
| DO | 1,5–3,0 mg/L | Duy trì hoạt động sinh học mà không lãng phí năng lượng |
| MLSS | 2.000–4.500 mg/L | Đảm bảo nồng độ sinh khối đầy đủ |
| SVI (Chỉ số khối lượng bùn) | 80–120 mL/g | Dự đoán chất lượng giải quyết |
| Áp suất thổi | Theo thông số kỹ thuật khuếch tán | Ngăn chặn quá/thiếu sục khí |
| Phân phối luồng không khí | Độ đồng đều ±10% | Quan trọng đối với việc cung cấp oxy cho toàn bộ bể |
Công nghệ sục khí là xương sống của xử lý nước thải sinh học hiệu quả.
Nó kiểm soát việc cung cấp oxy, pha trộn và tiêu thụ năng lượng, tác động trực tiếp đến việc loại bỏ BOD/COD, quá trình nitrat hóa và độ ổn định của bùn.
Chuyển oxy: Máy khuếch tán bong bóng mịn achieve 25–35% SOTE; oxygen demand must match biological load.
Kiểm soát DO: Duy trì 1,5–3,0 mg/L để có được động học vi sinh vật tối ưu; dưới 0,5 mg/L có nguy cơ sụp đổ quá trình nitrat hóa.
Hiệu quả năng lượng: Sục khí chiếm 40–60% điện năng của nhà máy; tối ưu hóa bố cục OTR và bộ khuếch tán có thể giảm mức tiêu thụ từ 15–35%.
Lựa chọn hệ thống:
Thông số thiết kế: Độ sâu bể, MLSS, luồng không khí, OTR, SOTE, hệ số alpha và điều khiển quạt gió phụ thuộc lẫn nhau để tối ưu hóa hiệu suất.
Giám sát hoạt động: DO, MLSS, SVI và tính đồng nhất của luồng khí là rất quan trọng để phát hiện sớm sự cố.
