Kiểm toán năng lượng cho hệ thống sục khí: Cách tính kWh/kgO₂ và tìm khoản tiết kiệm

Trả lời trực tiếp: Sục khí tiêu thụ 50–70% tổng năng lượng tại nhà máy xử lý nước thải. Chỉ số hiệu suất cốt lõi là Hiệu suất sục khí tiêu chuẩn (SAE), được đo bằng kgO₂/kWh — lượng oxy mà hệ thống của bạn cung cấp trên mỗi đơn vị năng lượng. Hệ thống khuếch tán bong bóng mịn được thiết kế tốt sẽ đạt được 2,5–5,0 kgO₂/kWh. Hầu hết các nhà máy đang vận hành đều thiếu mức này ở mức 1,5–2,5 kgO₂/kWh do bộ khuếch tán bị tắc, máy thổi quá khổ chạy ở mức tải một phần, điểm đặt DO cố định bỏ qua sự thay đổi tải hàng ngày và thiếu điều khiển VFD. Kiểm toán năng lượng xác định chính xác yếu tố nào trong số này gây tốn kém nhất - và EPA Hoa Kỳ đã ghi nhận rằng chỉ riêng hệ thống kiểm soát sục khí được thiết kế phù hợp sẽ làm giảm năng lượng sục khí từ 25–40%.

Tại sao năng lượng sục khí lại quan trọng hơn bất kỳ quá trình nào khác

Trong khi hệ thống sục khí chỉ chiếm 2–5% chi phí xây dựng nhưng lại tiêu tốn tới 80% năng lượng của nhà máy. Ngay cả ở con số 50% vừa phải, những con số này vẫn rất đáng kể:

Hiệu suất sục khí được cải thiện 20% tại nhà máy 50.000 m³/ngày giúp tiết kiệm 90.000 USD/năm. Hàng năm. Không có sự thỏa hiệp về quy trình - trên thực tế, với hiệu suất sinh học tốt hơn.

Khung kiểm toán dưới đây xác định những khoản tiết kiệm đó đang ẩn giấu ở đâu.

Bốn số liệu chính: SOTR, SOTE, OTR, SAE

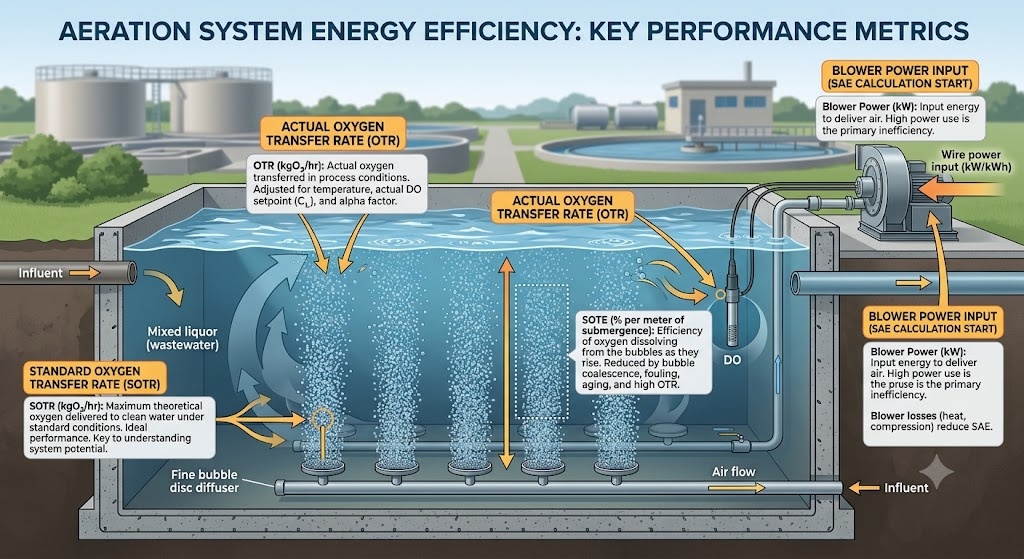

Trước khi kiểm tra bất cứ điều gì, bạn cần nói cùng ngôn ngữ với thiết bị của mình. Bốn số liệu xác định hiệu suất hệ thống sục khí:

SOTR — Tốc độ truyền oxy tiêu chuẩn
Khối lượng oxy được chuyển đi mỗi giờ trong điều kiện tiêu chuẩn (nước sạch, 20°C, DO bằng 0, mực nước biển). Đơn vị: kgO₂/giờ. Đây là đánh giá trong phòng thí nghiệm của nhà sản xuất đối với máy khuếch tán hoặc thiết bị sục khí.

SOTE — Hiệu suất truyền oxy tiêu chuẩn
Phần oxy trong không khí được cung cấp thực sự hòa tan vào nước ở điều kiện tiêu chuẩn. Được biểu thị bằng % trên mét ngập nước hoặc dưới dạng % tổng cộng cho hệ thống.

SOTE (%) = (O₂ hòa tan / O₂ được cung cấp) x 100

Bộ khuếch tán đĩa bong bóng mịn: 6–8% SOTE trên mỗi mét ngập nước
Máy khuếch tán bong bóng thô: 3–4% SOTE mỗi mét
Thiết bị sục khí cơ học bề mặt: không phụ thuộc vào độ sâu; được biểu thị bằng tổng SOTE

OTR — Tốc độ truyền oxy thực tế (tại hiện trường)
SOTR đã hiệu chỉnh các điều kiện quy trình thực tế - nhiệt độ nước thải, nồng độ DO thực tế và hệ số alpha. Đây là những gì bộ khuếch tán của bạn thực sự mang lại trong bể.

OTR = SOTR x alpha x (beta x C_s,T - C_L) / C_s,20 x theta^(T-20)

ở đâu:

• alpha = OTE nước xử lý / OTE nước sạch (thường là 0,4–0,8 đối với nước thải đô thị)
• beta = độ bão hòa O₂ của nước xử lý / độ bão hòa O₂ của nước sạch (thường là 0,95–0,98)
• C_s,T = Độ bão hòa O₂ ở nhiệt độ xử lý (mg/L)
• C_L = DO thực tế trong bể (mg/L) — điểm cài đặt vận hành của bạn
• C_s,20 = Độ bão hòa O₂ ở 20°C = 9,08 mg/L
• theta = hệ số hiệu chỉnh nhiệt độ = 1,024

SAE — Hiệu suất sục khí tiêu chuẩn
Con số hữu ích nhất cho kiểm toán năng lượng. SAE kết hợp việc truyền oxy và tiêu thụ năng lượng thành một số liệu có thể so sánh được.

SAE (kgO₂/kWh) = SOTR (kgO₂/giờ) / Đầu vào nguồn điện dây dẫn tới quạt gió (kW)

Giá trị nghịch đảo — kWh/kgO₂ — cũng có giá trị tương đương và trực quan hơn trong việc tính toán chi phí:

Năng lượng riêng (kWh/kgO₂) = 1 / SAE

Điểm chuẩn SAE theo công nghệ:

Nếu SAE tính toán của nhà máy của bạn thấp hơn 1,8 kgO₂/kWh đối với hệ thống bong bóng mịn, thì bạn đang gặp vấn đề về hiệu suất có thể phục hồi được — có thể là bộ khuếch tán bị tắc, sục khí quá mức hoặc vận hành quạt gió không hiệu quả.

Bước 1: Tính SAE hiện tại của bạn - Phép đo cơ bản

Bạn không thể kiểm tra những gì bạn chưa đo lường. Hầu hết các nhà máy đều có thể tính toán SAE thô từ thiết bị hiện có mà không cần bất kỳ thiết bị kiểm tra chuyên dụng nào.

Phương pháp A: Từ dữ liệu quy trình (Ước tính nhanh)

Những gì bạn cần:

• Công suất quạt trung bình tiêu thụ (kW) — từ đồng hồ đo năng lượng hoặc bảng tên × giờ hoạt động
• Nhu cầu oxy trung bình hàng ngày - ước tính từ tải lượng BOD/COD và loại quy trình

Ước tính nhu cầu oxy hàng ngày (AOR - Nhu cầu oxy thực tế):

AOR (kgO₂/ngày) = (Nhu cầu oxy loại bỏ BOD) (nhu cầu oxy nitrat hóa) - (tín chỉ khử nitrat)

Loại bỏ BOD: ~1,0–1,2 kgO₂ mỗi kg BOD được loại bỏ (1,0 đối với loại bỏ BOD đơn giản; 1,2 đối với hệ thống nitrat hóa BOD kết hợp)

Quá trình nitrat hóa: 4,57 kgO₂ mỗi kg NH₄-N bị oxy hóa

Tín dụng khử nitrat: 2,86 kgO₂ được thu hồi trên mỗi kg NO₃-N giảm (nếu có vùng anoxic, hãy trừ đi phần này)

Ví dụ - Nhà máy đô thị 10.000 m³/ngày:

• BOD đầu vào: 220 mg/L, BOD nước thải: 15 mg/L → BOD bị loại bỏ: 2.050 kg/ngày
• Loại bỏ BOD O₂: 2.050 × 1,0 = 2.050 kgO₂/ngày
• TKN đầu vào: 40 mg/L, NH₄ nước thải: 3 mg/L → N nitrat hóa: 370 kg/ngày
• Nitrat hóa O₂: 370 × 4,57 = 1.691 kgO₂/ngày
• Tín dụng khử nitrat (giả sử vùng anoxic loại bỏ 15 mg/L NO₃): 150 kg/ngày × 2,86 = 429 kgO₂/ngày
• Tổng AOR = 2.050 1.691 - 429 = 3.312 kgO₂/ngày = 138 kgO₂/giờ

Tính toán trường SAE:

• Công suất quạt: 3 quạt × mỗi quạt 75 kW × tải trung bình 85% = 191 kW
• SAE = 138 kgO₂/giờ / 191 kW = 0,72 kgO₂/kWh

Chuyển đổi sang SOTR để so sánh lượng nước sạch tương đương:
SOTR = AOR / (alpha × hệ số hiệu chỉnh) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138 / 0,30 = 460 kgO₂/giờ

SAE tiêu chuẩn = 460/191 = 2,41 kgO₂/kWh

Đây là mức gần giới hạn dưới của phạm vi có thể chấp nhận được đối với hệ thống bong bóng mịn - đáng để nghiên cứu.

Phương pháp B: Kiểm tra khí thải (Chính xác nhất)

Thử nghiệm khí thải đo SOTE trực tiếp trong điều kiện quy trình bằng cách thu giữ khí rời khỏi mặt nước trong tủ nổi và phân tích hàm lượng oxy của nó. Đây là phương pháp chính xác nhất để xác định hiệu suất khuếch tán thực tế.

Thiết bị cần thiết: tủ hút khí nổi, máy phân tích khí (O₂ và CO₂), máy đo lưu lượng khí ở quạt gió.

SOTE (%) = (O₂ vào - O₂ ra) / O₂ trong × 100

trong đó O₂ in = luồng không khí × 0,2095 (phần O₂ của không khí) và O₂ out = nồng độ O₂ được đo bằng khí thải thu được × tổng tốc độ dòng khí thải.

Kiểm tra khí thải là tiêu chuẩn vàng để xác nhận sau khi làm sạch hoặc sau trang bị thêm - nó trực tiếp cho thấy liệu việc bảo trì hoặc thay thế bộ khuếch tán có cải thiện hiệu suất hay không. Nó đòi hỏi thiết bị chuyên dụng và thường được thực hiện bởi một nhóm chuyên gia.

Bước 2: Tính toán hiệu suất nối dây của máy thổi

Hiệu suất của quạt gió xác định lượng năng lượng điện thực sự truyền tới luồng không khí. Một máy thổi cung cấp 85% công suất định mức do tuổi thọ, bộ lọc đầu vào bị tắc hoặc hoạt động nửa tải sẽ lãng phí phần còn lại dưới dạng nhiệt.

Phương trình công suất đẳng nhiệt để đánh giá hiệu suất quạt gió:

Công suất đẳng nhiệt lý thuyết (kW) = Q_air × P_inlet × ln(P_outlet / P_inlet) / hiệu suất

ở đâu:

• Q_air = lưu lượng thể tích thực tế ở điều kiện đầu vào (m³/s)
• P_inlet = áp suất tuyệt đối đầu vào (kPa) ≈ 101,3 kPa ở mực nước biển
• P_outlet = áp suất xả tuyệt đối (kPa) = áp suất đo 101,3
• ln = logarit tự nhiên
• hiệu suất = hiệu suất đẳng entropy của quạt (từ đường cong của nhà sản xuất, thường là 65–82%)

Tiêu chuẩn hiệu quả của máy thổi:

Vấn đề hiệu quả phổ biến nhất trong lĩnh vực này: máy thổi chạy liên tục ở tốc độ 40–60% lưu lượng thiết kế bởi vì hệ thống sục khí được thiết kế cho điều kiện dòng chảy cao điểm hiếm khi xảy ra. Ở mức lưu lượng 50%, máy thổi rễ cây sẽ mất hiệu suất từ ​​15–25 điểm phần trăm so với mức đỉnh điểm — lãng phí một phần đáng kể trong mỗi kWh tiêu thụ.

Bước 3: Lập bản đồ chuỗi tổn thất năng lượng

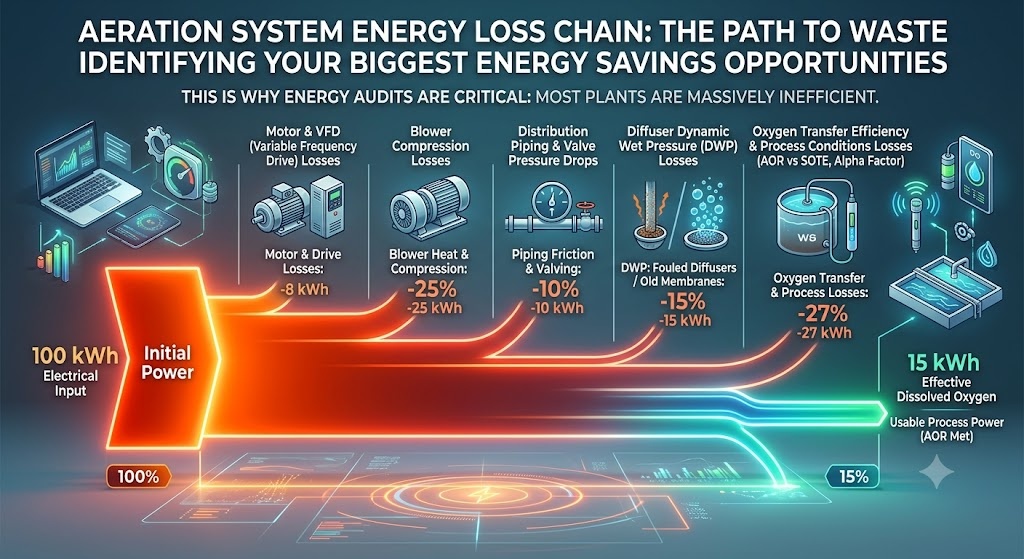

Mỗi hệ thống sục khí đều có bốn nơi bị mất năng lượng giữa đồng hồ đo điện và lượng oxy hòa tan trong bể. Định lượng từng tổn thất xác định nơi cần can thiệp.

Chuỗi tổn thất năng lượng:

Đầu vào điện → Tổn thất động cơ máy thổi → Tổn thất nén của máy thổi → Tổn thất phân phối ống/van → Tổn thất DWP của bộ khuếch tán → Tổn thất truyền oxy

Hiệu quả tổng hợp: cứ 100 kWh được động cơ quạt tiêu thụ, thông thường chỉ có 15–35 kWh cuối cùng trở thành oxy hòa tan trong dung dịch hỗn hợp.

Bước 4: Xác định năm cơ hội tiết kiệm lớn nhất

Cơ hội 1: VFD trên Máy thổi (tiết kiệm 15–30%)

Hầu hết các nhà máy đều được thiết kế để chịu tải cao điểm theo ngày/theo mùa. Tải trung bình thực tế thường bằng 40–70% mức cao điểm. Một máy thổi chạy ở tốc độ cố định để đáp ứng nhu cầu cao nhất sẽ chạy ở mức tải không hiệu quả trong phần lớn thời gian hoạt động của nó.

Bộ truyền động tần số thay đổi (VFD) cho phép tốc độ máy thổi theo dõi nhu cầu oxy thực tế. Máy thổi dịch chuyển dương ba thùy với VFD để kiểm soát tốc độ mang lại khả năng giảm tốc độ từ 60–70%, cho phép vận hành linh hoạt tuyệt vời.

Tiết kiệm năng lượng từ VFD: 15–30% năng lượng quạt gió tại các nhà máy điển hình. Thời gian hoàn vốn: 2–4 năm tùy thuộc vào biểu giá điện và sự thay đổi phụ tải.

VFD hiệu quả nhất khi: tải thay đổi đáng kể (biến đổi ngày > 2:1), nhiều máy thổi được lắp đặt, các máy thổi hiện tại chạy liên tục ở tốc độ >70%.

VFD kém hiệu quả nhất khi: hầu hết thời gian máy thổi đã chạy ở tốc độ 95–100% (nhà máy bị hạn chế về công suất) hoặc khi máy thổi rễ đã được điều chỉnh ở mức tối thiểu.

Cơ hội 2: Giảm điểm đặt (tiết kiệm 10–20%)

Hầu hết các nhà máy đều hoạt động ở điểm đặt DO là 2,0 mg/L trong toàn bộ bể sục khí - một con số bao trùm các điều kiện trong trường hợp xấu nhất. Ở điều kiện tải trung bình, điều này có nghĩa là tình trạng sục khí quá mức thường xuyên.

Việc giảm điểm đặt DO từ 2,0 mg/L xuống 1,5 mg/L (vẫn đủ cho quá trình nitrat hóa ở nhiệt độ bình thường) thường làm giảm nhu cầu không khí từ 10–20%. Đây là biện pháp can thiệp có chi phí thấp nhất hiện có - thường có thể đạt được bằng cách lập trình lại PLC mà không cần bất kỳ chi phí vốn nào.

Quan trọng: Việc giảm điểm đặt DO phải đi đôi với hiệu chuẩn cảm biến DO đáng tin cậy. Độ lệch trong cảm biến DO là phổ biến và khiến DO thực tế thấp hơn giá trị được hiển thị — việc giảm điểm đặt mà không hiệu chỉnh lại cảm biến có nguy cơ gây rối loạn quá trình.

Cơ hội 3: Kiểm soát sục khí dựa trên amoniac — ABAC (tiết kiệm thêm 15–25% so với kiểm soát DO)

Kiểm soát DO tiêu chuẩn duy trì nồng độ DO cố định bất kể nhu cầu sinh học thực tế. ABAC đi sâu hơn một cấp — nó đo nồng độ amoniac trong nước thải và điều chỉnh điểm đặt DO một cách linh hoạt dựa trên việc quá trình nitrat hóa đã hoàn tất hay chưa.

Vì OTE cải thiện ở nồng độ DO thấp hơn nên có thể tiết kiệm năng lượng bằng cách duy trì nồng độ DO tối thiểu đáp ứng được mục tiêu của quy trình. Hệ thống ABAC tận dụng ảnh hưởng của DO lên cả OTE và tốc độ chuyển đổi sinh học của amoniac.

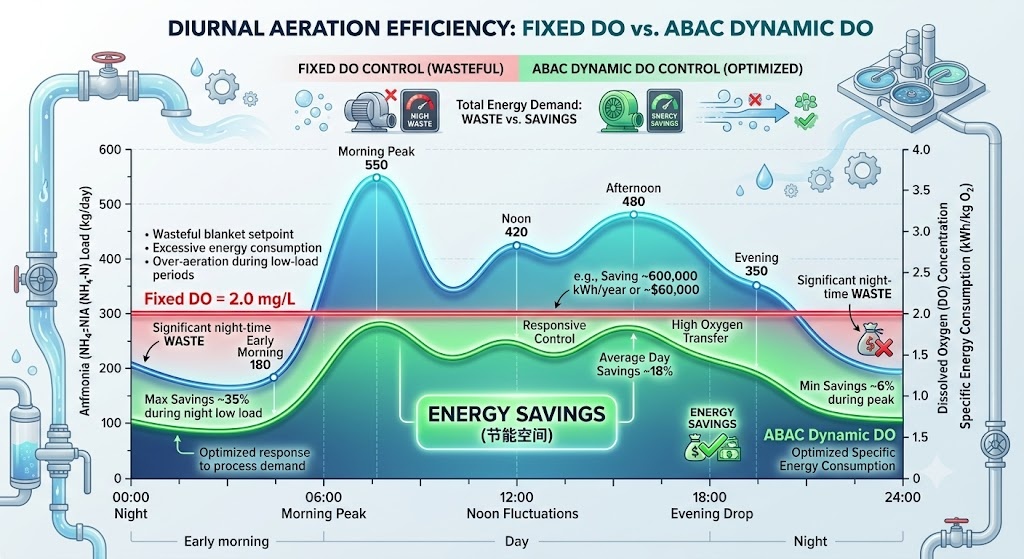

Trong thực tế: vào ban đêm khi lượng amoniac thấp, ABAC cho phép DO giảm xuống 0,8–1,2 mg/L mà vẫn đạt được quá trình nitrat hóa hoàn toàn. Trong thời gian cao điểm buổi sáng, nó tăng DO lên 2,5–3,0 mg/L trước khi amoniac vượt qua. Phản hồi động này không thể thực hiện được với điểm đặt DO cố định.

Một nghiên cứu điển hình do Envirosim công bố đã chứng minh rằng tại một nhà máy bùn hoạt tính nitrat hóa, việc kiểm soát DO thủ công đã khiến DO dao động từ 0,5 đến 3,5 mg/L và năng lượng quạt gió 590 kWh/MGD. Kiểm soát DO thông thường chỉ giảm được 3%. ABAC giảm đáng kể nhu cầu năng lượng bằng cách thu hẹp phạm vi hoạt động DO xuống mức tối thiểu cần thiết để quá trình nitrat hóa hoàn toàn ở mọi điều kiện tải.

Các công nghệ điều khiển tiên tiến bao gồm MPC tích hợp AI và học máy có thể giảm mức sử dụng năng lượng từ 30–40% và nâng cao mức DO lên 35–40% so với vận hành thủ công.

Yêu cầu thực hiện ABAC: cảm biến amoniac (điện cực chọn lọc ion hoặc máy phân tích trực tuyến) gần đầu nước thải của bể sục khí; Cảm biến DO ở từng vùng điều khiển; tích hợp SCADA; Máy thổi VFD cho khả năng đáp ứng.

Cơ hội 4: Bảo trì bộ khuếch tán - Giảm DWP (tiết kiệm 8–20%)

Bộ khuếch tán bị bẩn tạo ra bong bóng lớn hơn với SOTE thấp hơn và tăng DWP - nghĩa là máy thổi phải hoạt động mạnh hơn để đẩy cùng một lượng không khí đi qua. Tác động tổng hợp của bộ khuếch tán bị tắc ở DWP = 100 mbar so với DWP = 20 mbar là tăng 15–25% năng lượng trên mỗi đơn vị oxy được truyền đi.

Cơ quan Bảo vệ Môi trường Hoa Kỳ đã báo cáo việc triển khai hệ thống kiểm soát sục khí được thiết kế phù hợp giúp giảm năng lượng sục khí từ 25 đến 40%. Nhưng khoản tiết kiệm này chỉ có thể đạt được khi bộ khuếch tán sạch - hệ thống khuếch tán bị bẩn sẽ phủ nhận lợi ích của việc kiểm soát nâng cao.

Thứ tự ưu tiên bảo trì bộ khuếch tán:

1. Làm sạch không khí đột ngột (chi phí bằng 0, hàng quý) — thu hồi 5–15% SOTE trong các hệ thống bị ô nhiễm sinh học
2. Làm sạch bằng axit (chi phí vừa phải, hàng năm ở những vùng nước cứng) - phục hồi sự gia tăng DWP liên quan đến cặn
3. Thay màng (chi phí vốn, chu kỳ 5–10 năm) — cần thiết khi DWP duy trì >80 mbar sau khi làm sạch bằng hóa chất

Xem bài viết DWP để biết khung quyết định bảo trì đầy đủ.

Cơ hội 5: Nâng cấp công nghệ máy thổi (tiết kiệm 20–35%, sử dụng nhiều vốn)

Nếu nhà máy được xây dựng với máy thổi ba thùy rễ hoạt động với áp suất ngược trên 0,5 bar - như nhiều nhà máy hiện nay, vì máy thổi rễ là công nghệ mặc định trong nhiều thập kỷ - thì việc thay thế chúng bằng máy thổi tua-bin tốc độ cao hoặc máy thổi trục vít quay sẽ mang lại hiệu quả đáng kể.

Thay thế máy thổi là biện pháp can thiệp có chi phí vốn cao nhất nhưng mang lại mức tiết kiệm lâu bền nhất — mức tăng hiệu suất không phụ thuộc vào hành vi của người vận hành và không bị suy giảm nếu không có hỏng hóc cơ học lớn.

Bước 5: Định lượng khoản tiết kiệm - Kết quả kiểm toán

Kiểm toán năng lượng sục khí hoàn chỉnh mang lại ma trận tiết kiệm: mỗi cơ hội được định lượng bằng kWh/năm và $/năm, với chi phí thực hiện ước tính và thời gian hoàn vốn đơn giản.

Ví dụ về kết quả kiểm tra - nhà máy đô thị 10.000 m³/ngày, tải quạt gió 191 kW, điện 0,10 USD/kWh:

Lưu ý: khoản tiết kiệm không hoàn toàn được cộng thêm - giảm điểm đặt DO và các vấn đề chồng chéo địa chỉ ABAC. Kết hợp tiết kiệm thực tế từ tất cả năm biện pháp: 35–50% năng lượng sục khí cơ bản, với phần lớn mức tiết kiệm có thể đạt được trong vòng 3 năm chỉ thông qua ba biện pháp đầu tiên.

Chiến lược kiểm soát sục khí theo quy mô nhà máy

Các nhà máy xử lý nước thải nhỏ được hưởng lợi từ các phương pháp bật/tắt và điều khiển PID, giúp tiết kiệm năng lượng từ 10–25% và giảm mức DO từ 5–30%. Kiểm soát tầng và kiểm soát dự đoán mô hình cải thiện hiệu suất năng lượng từ 15–30% trong các nhà máy xử lý nước thải cỡ trung bình. WWTP nâng cao sử dụng MPC được tích hợp với AI và học máy có thể giảm mức sử dụng năng lượng từ 30–40%.

Tín dụng khử nitrat: Phục hồi oxy miễn phí

Một trong những cách tiết kiệm năng lượng thường bị bỏ qua nhất ở thực vật có vùng thiếu khí. Trong quá trình khử nitrat, vi khuẩn sử dụng NO₃ làm chất nhận điện tử thay vì O₂ - thu hồi oxy từ phân tử nitrat một cách hiệu quả.

Tín dụng oxy = 2,86 kgO₂ mỗi kg NO₃-N giảm

Đối với nhà máy khử nitơ 15 mg/L NO₃ từ lưu lượng 10.000 m³/ngày:

• NO₃ giảm = 15 × 10.000 / 1.000 = 150 kg NO₃-N/ngày
• Tín dụng oxy = 150 × 2,86 = 429 kgO₂/ngày

Với SAE = 2,5 kgO₂/kWh, khoản tín dụng này có giá trị: 429 / 2,5 = 172 kWh/ngày = 6.200 USD/năm

Các nhà máy có vùng anoxic nhưng không tính đến khoản tín dụng khử nitrat trong logic điều khiển máy thổi của chúng đang nạp quá nhiều khí và lãng phí năng lượng tương đương với khoản tín dụng này mỗi ngày.

Danh sách kiểm tra kiểm tra nhanh: 30 phút trong phòng thổi

Chạy danh sách kiểm tra này trước khi tiến hành kiểm tra toàn bộ — nó xác định ba chiến thắng nhanh chóng phổ biến nhất:

1. Đọc áp suất xả của quạt gió và tính DWP

• Nếu DWP > 60 mbar → cần vệ sinh bộ khuếch tán → có khả năng tiết kiệm năng lượng 10–15%

2. Kiểm tra điểm vận hành của quạt gió so với đường cong thiết kế

• Nếu máy thổi đang chạy ở tốc độ < 60% lưu lượng định mức ở áp suất thiết kế → quá khổ hoặc quá áp → cần giảm VFD hoặc giảm điểm đặt

3. Đọc DO trung bình từ xu hướng SCADA (7 ngày qua)

• Nếu DO trung bình > 2,5 mg/L vào bất kỳ thời điểm nào trong ngày → sục khí quá mức → giảm điểm cài đặt hoặc ứng cử viên ABAC

4. So sánh công suất quạt thực tế với yêu cầu lý thuyết

• Tính toán AOR từ tải dòng vào, chuyển đổi sang SOTR, tính toán công suất quạt lý thuyết
• Nếu công suất quạt thực tế > 130% lý thuyết → chênh lệch hiệu suất >30% → cần kiểm tra quạt

5. Kiểm tra sự thay đổi trong ngày của công suất quạt gió

• Nếu quạt chạy ở tốc độ không đổi bất kể thời gian trong ngày → không điều khiển theo tải → điều khiển VFD DO là biện pháp can thiệp ưu tiên

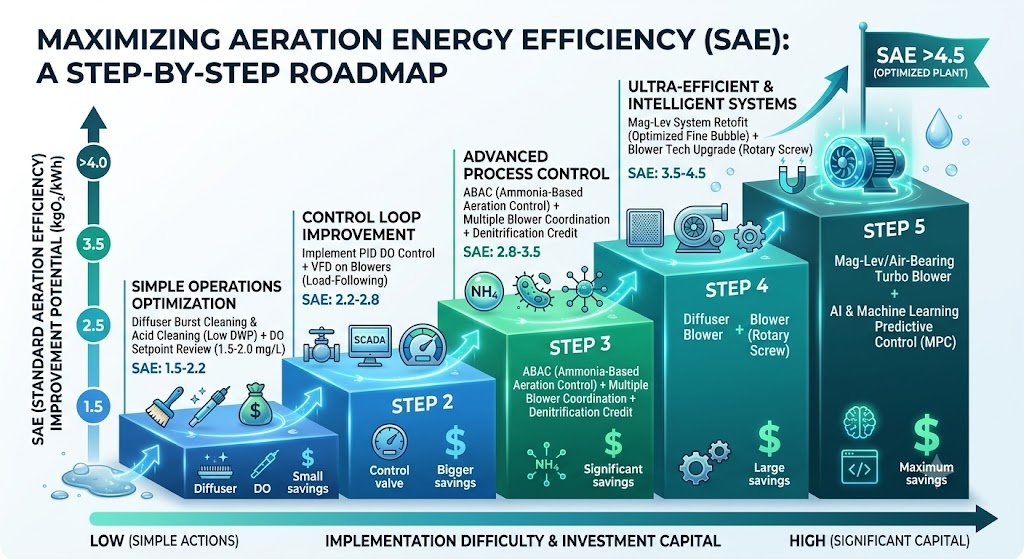

Tóm tắt: Lộ trình cải tiến SAE

Các sản phẩm liên quan: Bộ khuếch tán đĩa bong bóng mịn, bộ khuếch tán dạng tấm, bộ khuếch tán dạng ống và ống sục khí của Nihao đều hỗ trợ tối ưu hóa phía bộ khuếch tán được mô tả trong khuôn khổ kiểm tra này. Duy trì DWP thấp thông qua lựa chọn màng EPDM hoặc silicone và vệ sinh thường xuyên là biện pháp can thiệp có ROI cao nhất, vốn thấp nhất hiện có đối với hầu hết các nhà vận hành nhà máy. Liên hệ [email protected] để được hỗ trợ đánh giá hệ thống khuếch tán.
