Nắm vững tỷ lệ F/M để kiểm soát quy trình nước thải trong thế giới thực

Trong xử lý nước thải sinh học, quá trình bùn hoạt tính thường được coi là một điều chắc chắn về mặt toán học. Tuy nhiên, các kỹ sư quy trình dày dạn kinh nghiệm biết rằng nó hoạt động giống một hệ sinh thái dễ bay hơi hơn. Trọng tâm của việc quản lý hệ sinh thái này là Tỷ lệ thức ăn trên vi sinh vật (F/M) .

Trong khi các hướng dẫn vận hành tiêu chuẩn cung cấp các công thức cứng nhắc, thì việc nắm vững quy trình thực sự đòi hỏi phải hiểu cách F/M tương tác với các chất hóa học hữu cơ biến đổi, động học theo mùa và các hạn chế của cảm biến theo thời gian thực. Hướng dẫn này vượt xa các tính toán cơ bản để cung cấp thông tin chi tiết có thể áp dụng được, được thử nghiệm tại hiện trường để tối ưu hóa nhà máy hiện đại.

1. Giới thiệu về Tỷ lệ F/M: Cân bằng động học sinh học

Tỷ lệ F/M xác định mối quan hệ nhiệt động giữa khối lượng chất hữu cơ có khả năng phân hủy sinh học đi vào lò phản ứng sinh học và khối lượng vi khuẩn dị dưỡng hoạt động dành riêng cho quá trình ổn định.

• “Thức ăn” (F): Tỷ lệ khối lượng tải hữu cơ. Mặc dù được xác định theo truyền thống bởi Nhu cầu oxy sinh hóa (BOD), nó đại diện cho các hợp chất chứa cacbon dễ bay hơi có sẵn cho quá trình dị hóa của vi sinh vật.
• “Vi sinh vật” (M): Sinh khối tế bào hoạt động nằm trong ranh giới của bể sục khí, chịu trách nhiệm cho cả quá trình oxy hóa cacbon và tạo bông sinh học.

Trong một hệ thống lý tưởng, tỷ lệ này duy trì vi khuẩn ở giai đoạn tăng trưởng suy giảm muộn hoặc giai đoạn hô hấp nội sinh sớm. Nếu cặn quá xa theo một trong hai hướng, cấu trúc vật lý của khối bùn sẽ suy thoái, làm thay đổi Chỉ số thể tích bùn (SVI) và có nguy cơ không tuân thủ quy định về tổng chất rắn lơ lửng (TSS) và giới hạn dinh dưỡng.

2. Toán động: Phân tích độ trễ và độ tinh khiết của bùn

Biểu diễn toán học của F/M trong sách giáo khoa rất đơn giản, nhưng các thành phần của nó ẩn chứa các bẫy hoạt động.

Công thức văn bản thuần túy

Đơn vị Đế quốc Hoa Kỳ:
F/M = (BOD đầu vào, mg/L * Lưu lượng, MGD * 8,34) / (MLVSS, mg/L * Thể tích lưu vực, MG * 8,34)

Đơn vị số liệu:
F/M = (BOD đầu vào, mg/L * Lưu lượng, m3/ngày) / (MLVSS, mg/L * Thể tích lưu vực, m3 * 1.000)

Thu thập thông tin: Phá vỡ bẫy độ trễ 5 ngày của BOD

Lỗ hổng lớn nhất trong việc kiểm soát F/M cổ điển là BOD5 tiêu chuẩn yêu cầu thời gian ủ bệnh là 5 ngày. Quản lý một nhà máy năng động bằng cách sử dụng chỉ báo độ trễ 5 ngày để đảm bảo bạn luôn khắc phục được cuộc khủng hoảng của tuần trước.

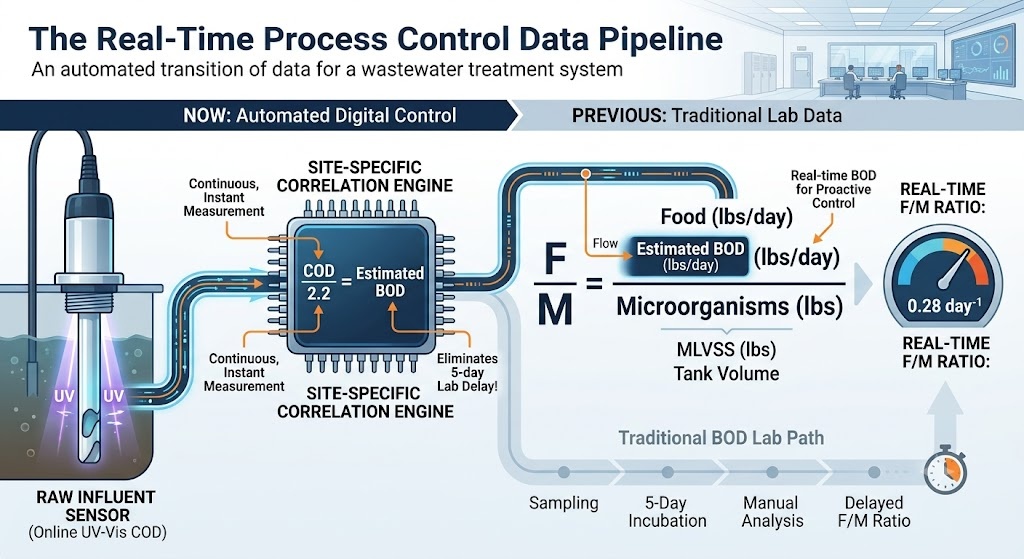

Cơ sở vật chất tiên tiến bỏ qua điều này bằng cách thiết lập một môi trường năng động Ma trận tương quan COD-to-BOD hoặc TOC-to-BOD . Nước thải đô thị thô sinh hoạt thường có tỷ lệ COD:BOD từ 2,0:1 đến 2,5:1. Tuy nhiên, nếu cơ sở của bạn nhận được các bộ phận công nghiệp (ví dụ: chế biến thực phẩm, sản xuất hóa chất), tỷ lệ này có thể tăng vọt lên 4,0:1 hoặc thay đổi theo giờ.

[Ước tính thực phẩm theo thời gian thực] = COD hàng ngày (thông qua quá trình tiêu hóa trong 2 giờ hoặc UV-Vis trực tuyến) / Hệ số tương quan cụ thể theo địa điểm

Bằng cách sử dụng máy đo quang phổ UV-Vis trực tuyến tại đập nước thải chính, người vận hành có thể thu thập các “sên” hữu cơ theo thời gian thực và điều chỉnh số liệu quy trình ngay lập tức, thay vì phát hiện tình trạng quá tải độc hại quá muộn 5 ngày.

Phân số “Độ tinh khiết” MLVSS-to-MLSS

Việc thay thế MLSS bằng MLVSS trong mẫu số là một sai lầm nghiêm trọng. MLSS bao gồm các chất rắn trơ phi sinh học (các chất rắn lơ lửng cố định như sạn mịn, bùn và phốt pho kết tủa).

Một nhà máy đô thị khỏe mạnh sẽ duy trì một Tỷ lệ MLVSS/MLSS (Chỉ số độ tinh khiết) từ 0,75 đến 0,85 . Trong các đợt mưa lớn trong hệ thống thoát nước chung hoặc trong các nhà máy có kênh chứa cát sỏi không đủ, cát trơ sẽ cuốn vào bể sục khí, làm giảm tỷ lệ xuống dưới 0,60. Nếu bạn không kiểm tra phần dễ bay hơi (MLVSS thông qua thử nghiệm lò múp dễ bay hơi ở 550 độ C), về mặt toán học, bạn sẽ đánh giá quá cao lực lượng vi sinh vật của mình, cung cấp quá ít cho hệ thống của bạn và gây ra tình trạng thiếu hụt sinh khối bất ngờ.

3. Kịch bản tính toán nâng cao: Sự chuyển dịch công nghiệp

Chúng ta hãy nhìn xa hơn những tính toán cơ bản của thành phố đến một kịch bản nâng cao trong đó một nhà máy chế biến thực phẩm công nghiệp thải một lượng chất hữu cơ bất ngờ vào hệ thống thành phố.

Dữ liệu thực địa được thu thập lúc 08:00 sáng:

• Tốc độ dòng chảy ảnh hưởng: 4.0 MGD
• COD nước thải sơ cấp (thông qua xét nghiệm nhanh): 600 mg/L
• Hệ số COD:BOD lịch sử cho hỗn hợp công nghiệp cụ thể này: 2,4: 1
• Thể tích bể sục khí: 1,2 triệu gallon (MG)
• Nồng độ MLSS: 3.500 mg/L
• Phân số hữu cơ dễ bay hơi hiện tại (MLVSS/MLSS): 72% do phù sa thời tiết ẩm ướt gần đây

Bước 1: Tính toán BOD ước tính theo thời gian thực (Thực phẩm)

BOD đầu vào ước tính = 600 mg/L COD / 2,4 = 250 mg/L BOD
Thực phẩm được áp dụng = 250 mg/L * 4,0 MGD * 8,34 = 8.340 lbs BOD/ngày

Bước 2: Tính khối lượng sinh học thực sự (Vi sinh vật)

Nồng độ MLVSS thực = 3.500 mg/L MLSS * 0,72 = 2.520 mg/L MLVSS
Vi sinh vật hoạt động = 2.520 mg/L * 1,2 MG * 8,34 = 25.220 lbs MLVSS

Bước 3: Tính F/M thời gian thực

Tỷ lệ F/M = 8.340 lbs BOD / 25.220 lbs MLVSS = 0,33 ngày^-1

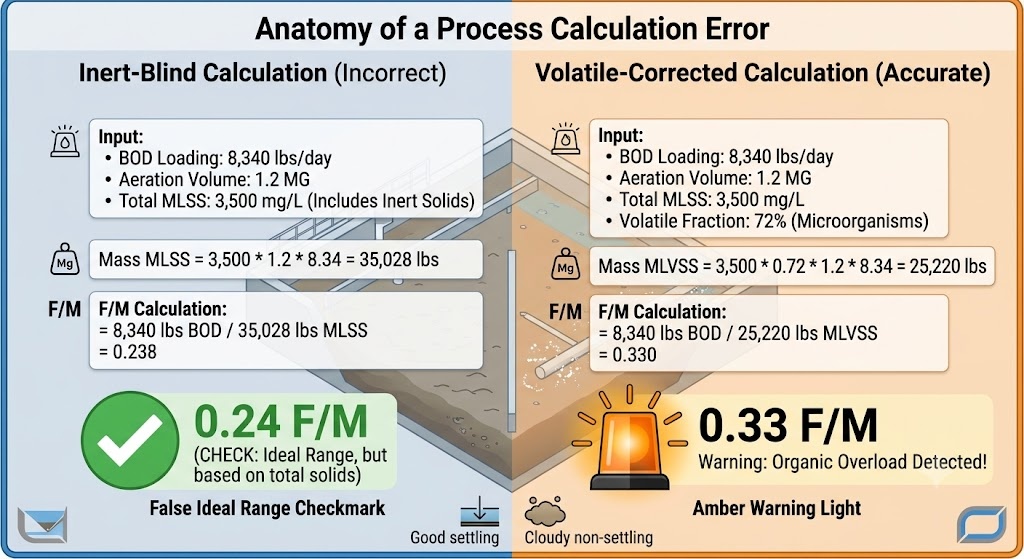

Cái nhìn sâu sắc về hoạt động: Nếu người vận hành sử dụng sai tổng MLSS để tính toán thì F/M được tính toán sẽ xuất hiện là 0,24, báo hiệu một hệ thống thông thường hoàn toàn ổn định. Trên thực tế, tải lượng sinh học thực sự là 0,33—gần đạt đến giới hạn trên của phương pháp xử lý thông thường, cảnh báo người vận hành phải ngăn chặn sự lãng phí bùn ngay lập tức để ngăn chặn hiện tượng rửa trôi sinh khối.

4. Phạm vi F/M lý tưởng và Hệ số nhiệt độ động học

Phạm vi mục tiêu vận hành phải phù hợp với thiết kế kỹ thuật cụ thể của cơ sở.

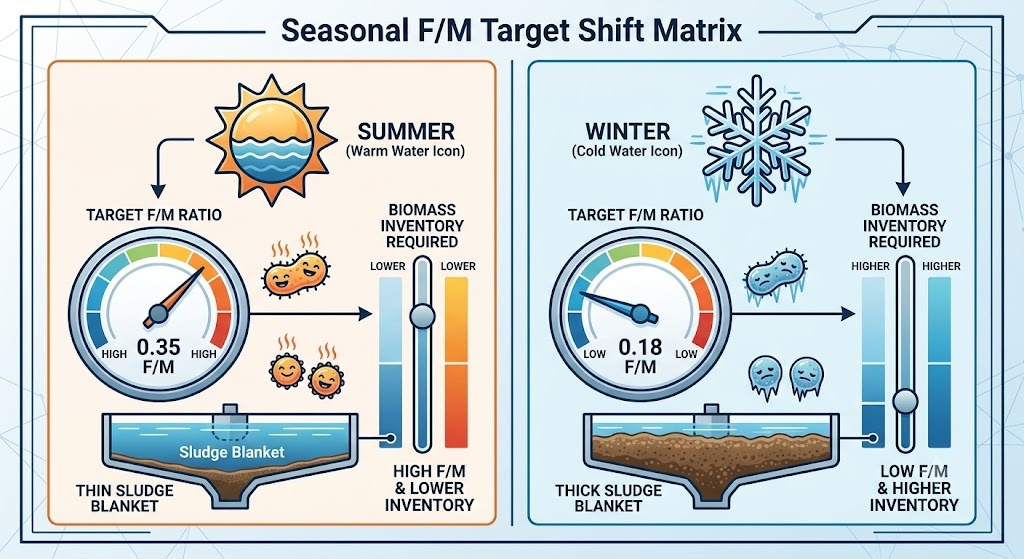

Hệ số nhiệt độ bị bỏ qua bởi sách giáo khoa

Hoạt động của enzyme vi sinh vật phụ thuộc nhiều vào nhiệt độ, được điều chỉnh bởi phương trình Arrhenius đã sửa đổi. Cứ giảm 10 độ C nhiệt độ nước thải, tốc độ trao đổi chất sinh học giảm khoảng 50%.

• Hoạt động vào mùa hè (25°C): Vi khuẩn có tốc độ trao đổi chất cao. Họ tiêu thụ thức ăn một cách nhanh chóng. Bạn có thể chạy tỷ lệ F/M cao hơn một cách an toàn (ví dụ: 0,35) vì tốc độ xử lý động phù hợp với tốc độ tải.
• Vận hành vào mùa đông (10°C): Vi khuẩn trở nên chậm chạp. Để xử lý cùng một lượng BOD đầu vào, bạn phải tăng quy mô lực lượng vi sinh vật của mình. Người vận hành phải nhắm mục tiêu tỷ lệ F/M thấp hơn (ví dụ: 0,18) bằng cách cố tình nâng cao mục tiêu MLVSS để cung cấp nhiều khả năng xử lý “truyền miệng” hơn.

5. Khắc phục sự cố Tỷ lệ F/M cao: Quá tải hữu cơ & Phân tán cấu trúc

Tỷ lệ F/M cao (>0,50 trong các hệ thống thông thường) cho thấy năng lượng cacbon sẵn có vượt quá khả năng trao đổi chất của sinh khối tồn tại. Điều này bắt nguồn từ các bãi thải bùn công nghiệp, chất rắn bị nước mưa cuốn trôi đột ngột hoặc lãng phí bùn quá mức (WAS).

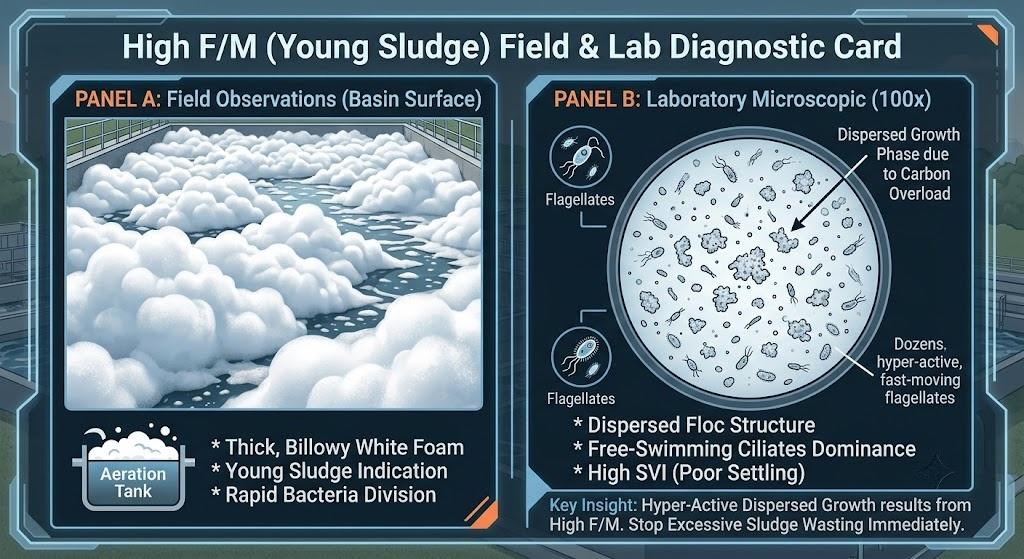

Chẩn đoán & Kính hiển vi tại chỗ bằng hình ảnh

• Hiện tượng bề mặt: Bể sục khí tạo ra một lớp nước dày, cuồn cuộn, có tính lỏng cao. bọt trắng tinh khiết . Bọt này chứa nồng độ cao các polysaccharide ngoại bào và lipid được tạo ra bằng cách phân chia nhanh chóng các vi khuẩn non trong giai đoạn tăng trưởng log của chúng.
• Cấu trúc kính hiển vi: Dưới độ phóng đại 100 lần, các khối bùn xuất hiện nhỏ, bị đứt gãy nhiều và thiếu các cạnh có cấu trúc. Bạn sẽ thấy sự thống trị lớn của các loài trùng roi và trùng roi bơi tự do, hoàn toàn không có luân trùng hoặc trùng roi có cuống.

Hành động khắc phục nâng cao

1. Thao tác cấp liệu theo bước: Nếu cơ sở của bạn được trang bị khả năng cấp liệu theo từng bước, hãy chuyển dòng nước thải thô ra khỏi đầu bể sục khí và phân phối nó qua các khu vực giữa hoặc phía sau. Điều này ngay lập tức làm giảm tỷ lệ F/M ở đầu vào, bảo vệ sinh khối quay trở lại khỏi sốc hữu cơ.
2. Điều chỉnh cân bằng RAS/WAS: Ngay lập tức ngừng tất cả các hoạt động bơm WAS. Tăng tốc độ hồi lưu bùn hoạt tính (RAS) để tối đa hóa việc vận chuyển chất rắn được lưu trữ từ bể lắng thứ cấp trở lại vùng phản ứng.

6. Khắc phục sự cố Tỷ lệ F/M Thấp: Microthrix Bulking & Pin Floc

Tỷ lệ F/M thấp (<0,15 trong các hệ thống thông thường) thể hiện một môi trường thiếu đói sinh học dữ dội. Quần thể vi sinh vật đã phát triển nhanh hơn nguồn cung cấp năng lượng sơ cấp của nó.

Chẩn đoán & Kính hiển vi tại chỗ bằng hình ảnh

• Hiện tượng bề mặt: Bể sục khí phát triển một lớp cặn dày đặc, nhờn, màu nâu sẫm hoặc nâu sẫm, chống lại sự phun nước. Màn hình làm rõ thứ cấp pin khối —các hạt nhỏ giống như tro trôi nổi trên đập nước thải mặc dù cột nước rất trong suốt.
• Cấu trúc kính hiển vi: Các khối bùn xuất hiện lớn, sẫm màu và không đều. Những sợi tóc dài, giống như tóc vi khuẩn dạng sợi (chẳng hạn như vi khuẩn parvicella hoặc Loại 0041 ) thoát ra khỏi lõi của các khối, bắc cầu qua các khoảng trống và ngăn chặn sự nén chặt trong bể lắng.

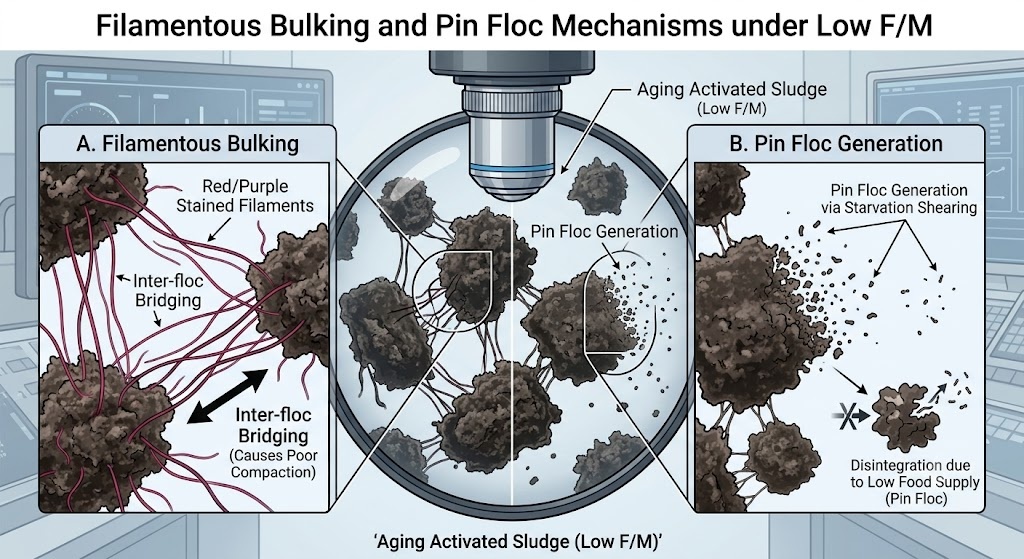

Cơ chế của nạn đói Bulking

Khi thức ăn khan hiếm, vi khuẩn dạng sợi sẽ cạnh tranh với vi khuẩn hình thành bông cặn tiêu chuẩn. Các tế bào dạng sợi có tỷ lệ diện tích bề mặt trên thể tích cao hơn nhiều, cho phép chúng loại bỏ lượng vết BOD hiệu quả hơn so với các khối dày đặc. Khi chúng nhân lên, chúng tạo ra một lưới giống như mạng lưới để giữ nước, làm tăng Chỉ số Thể tích Bùn (SVI) và làm cho lớp bùn trong bể lắng nổi lên trên bề mặt.

Hành động khắc phục nâng cao

1. Giao thức lãng phí gia tăng: Bạn phải loại bỏ sinh khối dư thừa để khôi phục trạng thái cân bằng, nhưng những điều chỉnh lớn có thể gây sốc cho hệ thống. Thực hiện các Quy tắc lãng phí tối đa 10% đến 15% : không bao giờ tăng khối lượng WAS hàng ngày của bạn lên hơn 15% trong một khoảng thời gian 24 giờ.
2. Chiến lược clo hóa chọn lọc: Nếu hiện tượng phồng rộp ở dạng sợi nghiêm trọng, hãy áp dụng liều lượng clo mục tiêu cho dây chuyền RAS. Liều lượng clo ở mức chính xác 2 đến 5 lbs clo trên 1.000 lbs MLVSS mỗi ngày . Bởi vì các sợi vươn ra ngoài cấu trúc bông bùn nên chúng tiếp xúc với clo trước tiên, phá hủy chúng trong khi vẫn giữ an toàn cho vi khuẩn hình thành bông bùn bên trong.

7. Tích hợp quy trình: Ma trận hoạt động F/M so với MCRT

Hoạt động xử lý nước thải nâng cao không quản lý F/M như một thước đo riêng biệt. Nó hoạt động như nghịch đảo toán học của Thời gian cư trú trung bình của tế bào (MCRT) hoặc Thời gian lưu chất rắn (SRT) .

Trong khi F/M đo lường các yếu tố gây căng thẳng bên ngoài (thực phẩm đi vào hệ thống), MCRT đo lường độ tuổi bên trong và thời gian lưu giữ của lực lượng lao động.

MCRT = Tổng lượng chất rắn lơ lửng dễ bay hơi tồn kho trong hệ thống / Tổng khối lượng chất rắn dễ bay hơi bị lãng phí và nước thải bị thất thoát mỗi ngày

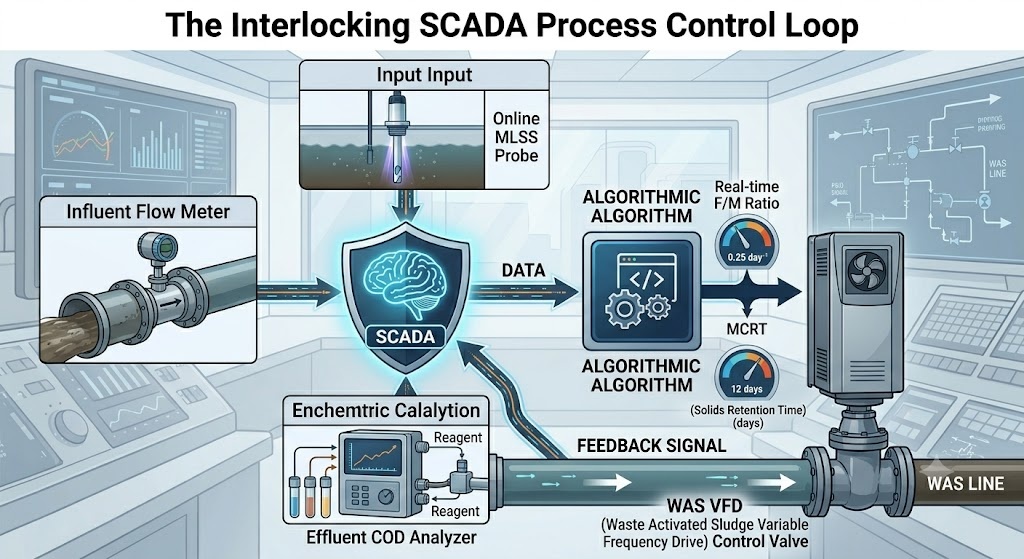

Quá trình chuyển đổi sang Bản song sinh kỹ thuật số và Điều khiển tự động SCADA

Các cơ sở xử lý hiện đại sử dụng một hệ thống thống nhất Ma trận kiểm soát quy trình trong hệ thống SCADA của họ. Đầu dò MLSS quang học trực tuyến được lắp đặt tại điểm giữa của bể sục khí cung cấp dữ liệu chất rắn liên tục. Kết hợp với lưu lượng kế từ tính kỹ thuật số trên đường ống nước vào và đường WAS, hệ thống SCADA tự động điều chỉnh máy bơm lãng phí dẫn động tần số thay đổi (VFD) để duy trì MCRT mục tiêu ổn định.

Khi tải công nghiệp đột ngột làm thay đổi tỷ lệ F/M, hệ thống tự động hóa sẽ phát hiện sự sụt giảm nhu cầu oxy hòa tan (DO) tương ứng và có thể thực hiện điều chỉnh ngay lập tức. Sự tích hợp này đảm bảo MCRT đóng vai trò là điểm neo cho sự ổn định, trong khi F/M đóng vai trò là công cụ chẩn đoán để đánh giá các biến thể tải theo thời gian thực.

8. Tóm tắt: Bài học điều hành dành cho Giám đốc Nhà máy

Tối ưu hóa nhà máy bùn hoạt tính đòi hỏi phải bỏ qua các phương pháp truyền thống theo quy tắc ngón tay cái và áp dụng các số liệu quy trình động:

• Kết hợp các chất thay thế nhanh chóng: Thay thế thử nghiệm BOD trễ 5 ngày tiêu chuẩn bằng quá trình phá mẫu COD trong 2 giờ hoặc cảm biến quang học UV-Vis trực tuyến để chủ động quản lý các cú sốc F/M cao.
• Chuẩn hóa cho nội dung Ash: Không bao giờ tính toán các mục tiêu của quy trình bằng cách sử dụng tổng MLSS; ưu tiên MLVSS để cô lập khối lượng sinh học hoạt động khỏi phù sa sông và lượng mưa khoáng chất trơ.
• Kết hợp các mục tiêu nhiệt độ động học: Thay đổi phạm vi F/M mục tiêu thấp hơn vào mùa đông và cao hơn vào mùa hè để phù hợp với những biến động trao đổi chất tự nhiên của vi khuẩn.
• Thực hành lãng phí bảo tồn: Bảo vệ hệ thống của bạn khỏi các dao động của quy trình bằng cách giới hạn mọi điều chỉnh thể tích WAS trong một ngày ở mức 15%.
